ベスペル®プレート｜高温・真空環境に対応しやすい高機能樹脂部品 株式会社ミスミ

製品・技術の特徴

高温環境や真空環境で使う部品を検討する際は、素材の耐熱性だけでなく、装置に組み込める形で手配できるかも重要になります。特に高機能樹脂は、性能面で適していても必要寸法での手配ができず、母材での調達が前提になることが多いため、導入検討が進みにくい場面があります。高付加価値素材を実際の装置や設備へ活かすには、素材特性だけでなく、部品として使いやすい供給形態まで含めて整理することが欠かせません。

【技術・製品概要】

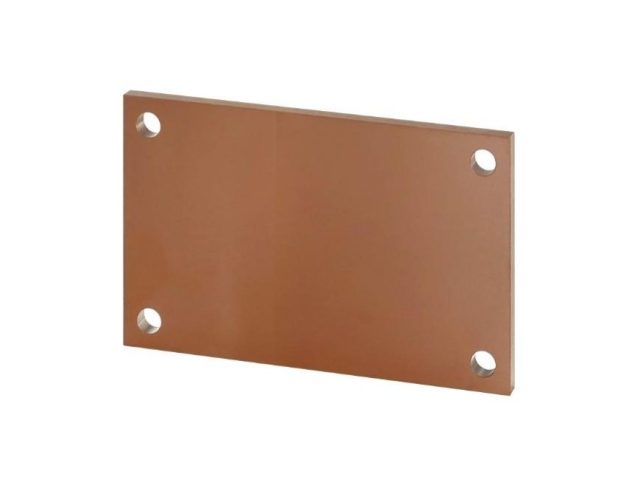

ベスペル®プレートは、ポリイミド樹脂を用いた高機能な耐熱樹脂プレートです。耐熱温度300℃という高い耐熱性を持ち、アウトガス特性にも優れているため、真空装置の摺動部品や絶縁スペーサーなど、条件の厳しい用途で検討しやすい材料です。さらに、タテ・ヨコを1mm単位で指定でき、通し穴、ザグリ穴、ねじインサート、上下面や側面のフライス加工にも対応しているため、素材としてだけでなく部品として導入しやすい点に特長があります。

ミスミは、ものづくり現場に欠かせない、自動化装置・設備の部品や、金型用精密部品などを製造・販売しています。本来は部品ごとに受注生産となる部品を独自の方法で”標準化”しMISUMI ECサイトに掲載。図面不要の型番によるWebオーダーの利便性と「確実短納期」でお客さまの非効率を解消します。

〈製品概要〉

・素材：樹脂
・区分：スーパーエンプラ・エンプラ
・ロット：1～上限なし
・精度：一般公差範囲内
・耐熱温度：300℃
・タテ、ヨコ1mm単位で寸法指定可能
・通し穴、ザグリ穴、ねじインサートの穴加工に対応
・上下面、側面フライスに対応
・通常出荷日：6日目出荷～

【特長・技術ポイント】

〈300℃の耐熱性が高温条件の設計自由度を広げる〉

ベスペル®プレートの大きな特長は、樹脂材料の中でも高い水準にある耐熱性です。高温下で使用する部品では、熱による変形や性能低下を抑えられるかが重要になります。耐熱温度300℃という条件は、熱の影響を受けやすい工程や装置内部の部材を検討する際の有力な判断材料になります。

〈低アウトガス特性が真空環境での使用に適している〉

真空環境で使う部品では、材料から発生するガスが装置性能や工程品質に影響することがあります。ベスペル®プレートはアウトガス特性に優れているため、真空装置内部の摺動部品や絶縁部材として検討しやすい素材です。高温対応に加え、真空用途への適性も備えていることが、この材料が選ばれる理由の一つです。

〈1mm単位の寸法指定と追加工対応で部品化しやすい〉

高機能素材であっても、必要寸法や必要形状で調達しにくい場合は、実装検討が進みにくくなります。ベスペル®プレートはタテ・ヨコを1mm単位で指定できるため、規格寸法に合わせるのではなく、設計条件に近い形で部品を検討できます。加えて、通し穴、ザグリ穴、ねじインサート、上下面や側面のフライス加工にも対応しているため、追加工の負担を抑えながら導入しやすい点も特長です。

〈少量手配から導入検討を進めやすい〉

1個からの注文に対応しているため、評価用部品や仕様確認の段階でも検討しやすい構成です。寸法指定や各種加工への対応により、素材選定だけで終わらず、実際に装置へ組み込むための部品手配まで進めやすくなります。高付加価値素材を実装段階へつなげるうえで、この進めやすさは重要なポイントになります。

【活用例】

〈真空装置の摺動部品〉

真空環境で使用する摺動部品では、材料からのガス発生を抑えつつ、使用温度に対応できるかが重要になります。ベスペル®プレートは、アウトガス特性と耐熱性の両面から、こうした条件が重なる用途で検討しやすい素材です。安定した動作が求められる装置内部の部位で活用が見込まれます。

〈高温環境で使う絶縁スペーサー〉

高温下で絶縁性が必要な部位では、汎用樹脂では性能面に不安が残ることがあります。ベスペル®プレートは、耐熱性と樹脂素材としての特性を活かし、絶縁スペーサー用途でも使いやすい材料です。熱の影響を受けやすい環境で、機能を維持したい場合の選択肢になります。

〈規格寸法では収まりにくい装置内プレート〉

既製サイズでは寸法が合いにくい装置内プレートでは、素材選定だけでなく、必要サイズで手配できるかが重要になります。ベスペル®プレートは1mm単位で寸法指定ができ、追加工にも対応しているため、設計条件に合わせた部品化を進めやすい製品です。限られたスペースへ組み込む部材を検討する際にも有効です。

【判断軸・導入メリット】

ベスペル®プレートを選定する際は、素材名だけでなく、実際の使用条件や導入条件まで整理することが重要になります。

・用途

・使用温度

・使用環境

・必要寸法

・通し穴、ザグリ穴、ねじインサート、フライス加工の有無

・数量

・試作か量産か

これらを事前に整理しておくことで、素材として適しているかだけでなく、部品として無理なく導入できるかまで判断しやすくなります。ミスミは1個からの手配、寸法指定、追加工対応により、評価段階から導入検討を進めやすい体制を備えています。用途や必要仕様が固まりきっていない段階でも、条件を整理しながら検討を進めやすい点は実務上のメリットです。

【まとめ】

ベスペル®プレートは、高温環境や真空環境で使う部品に適した高付加価値素材です。耐熱温度300℃、優れたアウトガス特性、1mm単位の寸法指定、各種加工対応といった特長により、真空装置の摺動部品や高温環境の絶縁スペーサー、規格寸法では収まりにくい装置内プレートなどで検討しやすい材料といえます。さらに、1個から注文いただけるため、評価から導入まで段階的に進めやすい点も特長です。高機能樹脂を実際の装置へ活かすには、素材性能だけでなく、必要寸法での供給や部品化のしやすさまで含めて考えることが大切です。その点で、ベスペル®プレートは高温・真空環境向け部品の検討において、導入条件まで整理しやすい材料といえます。 プレートのほか、ロッドや円形プレートの形状もご用意しています。詳細は資料をご確認ください。

※「ベスペル®」は米国デュポン社の登録商標です。
