微細・穴付小径ピン：最小Φ0.1mmの高精度穴加工技術　電子部品・半導体・医療機器分野向け 株式会社タカノ

製品・技術の特徴

＼“高精度・高品質”の微細加工ならタカノにおまかせ／

株式会社タカノは、群馬県太田市に本社を構える精密部品加工のプロフェッショナル。特に「難しい」「他社で断られた」と言われる超微細・高難度加工を得意としており、独自技術で多様なニーズに応えています。

『Φ1.0mm以下の穴加工でお困りの部品はありませんか？』

当社では、同径で貫通穴が開いている小径ピンの加工技術の高度化に取り組んでいます。この分野での穴加工は、通常、ガンドリルや細穴放電加工機が用いられますが、当社では、特殊工法の採用により、全長が長いワークに最小0.1mmの穴を施すことが可能です。

現在、医療機器や自動車部品、半導体分野など各業界での用途やニーズを調査し、幅広い分野で当技術が貢献できる具体的な条件を探しています。これにより、製品・機器のさらなる小型化・微細化に貢献し、機能向上やイノベーションを創り出していきます。

■□ 加工範囲 □■

【段・テーパー等　外径形状加工ありの場合】
〈加工サイズ〉
　内径　min Φ0.1mm
　外径　内径＋Φ0.3mm以上（応相談）
　全長　300mm以下

〈加工精度〉
　内径　-0～+0.05
　面荒さ　Ra0.8～1.5程度
　外径　±0.005～±0.02程度

〈材質〉 SUS304のみ

【ストレート　外径形状加工なしの場合】
〈加工サイズ〉
　内径　min Φ0.1mm
　外径　都度検討＊内径により対応可能な外径が変わります
　全長　1000mm以下

〈加工精度〉
　内径　-0～+0.05
　面荒さ　Ra0.8～1.5程度
　外径　±0.005～±0.02程度

〈材質〉 SUS304のみ

【内径研磨について】
Φ0.1mm以上から内面研磨が可能です。Ra0.05μm以下の表面粗さを狙えます。試作品ではRa0.01μmを実測しています。極細の内径となるため、物体が流れる抵抗を低減する等、内面研磨による機能向上を狙うことが可能です。

【用途】
◆特殊用途の針
（オーダーメイド、少量）
◆吐出、吸引、冷却、向けノズル
（異径、テーパー、段付き、等）
◆射出成型でのガス・エアー抜き用のピン
◆ダイカスト金型鋳抜きピンの冷却用ピン
◆センサ関連部品

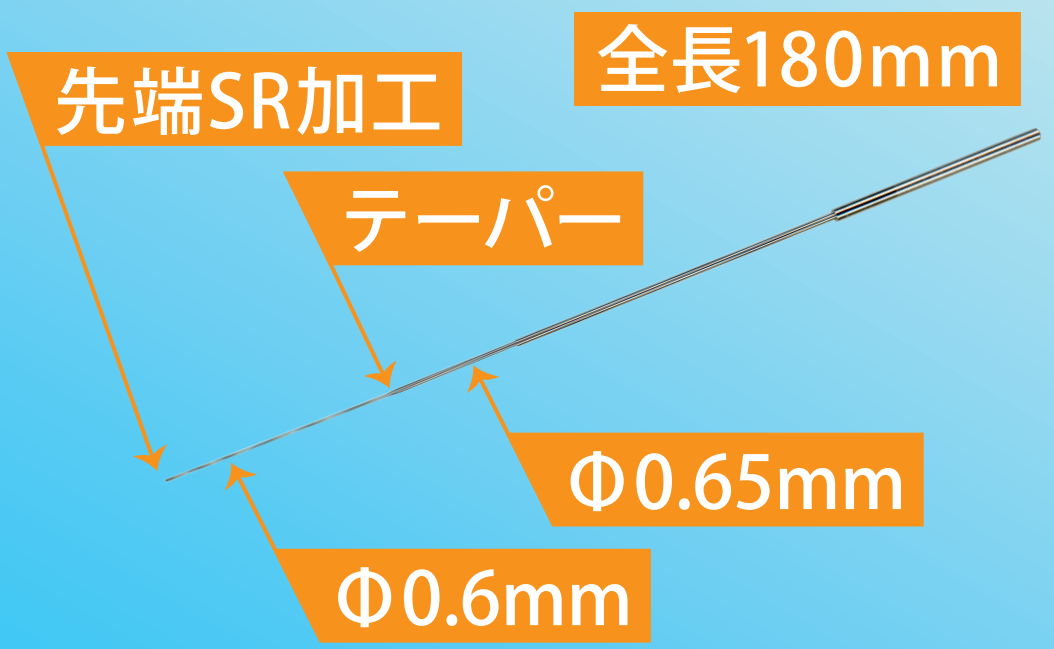

【穴付小径ピンの特徴】
◆同径穴がストレートで貫通
◆多段、テーパー、先端R加工など、外径の形状加工を複合させることが得意
◆少量（1個）から対応
◆細いだけでなく、長尺品にも対応
◆高精度加工が可能

特注品・機械加工・各種商品等のお問合せやお見積りは、お気軽にご連絡ください。
